一樓牆柱鋼筋綁紮模版組立

地坪灌漿好了以後，接下來是進行一連七天的混凝土養護動作。（跨距小於6米養護混凝土時間為七天）

之後要進行的是一樓板外模組立以及柱鋼筋綁紮。

上圖為介紹施工流程的簡易圖，簡單介紹整個建築工程施工流程。大致上建築結構工程都是按照這個流程來跑，但有時會同時進行，也有時會因為現場需要而有所調整。

1.放樣工程：一開始先向地政單位要求鑑地，取得地界線與建築指示線後，將基地基本範圍標示出來，之後再由室外以橫向與縱向的地界線引進室內，作為放樣的基準線。

2.結構工程就是以板模工程、水電工成、鋼筋工程三種工班輪流進行施工，每一個工程會有部分交互影響，會有前後的關係，通常在工地這些工班已經相當有經驗，但是仍然會遇到不同工班之間作業的干涉，或是像我們一樣要求很多的公司的時候，監工的部份就相當重要，需要在這穿梭協調來達到公司品質要求。

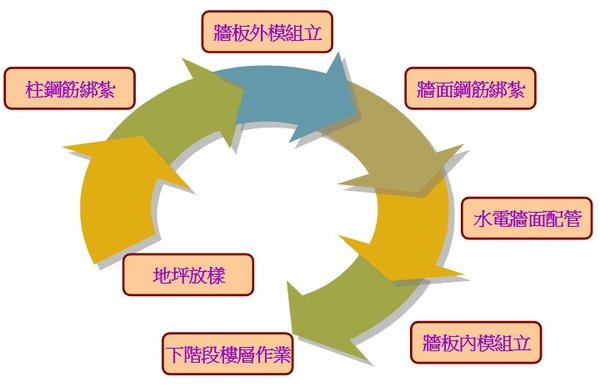

下圖為簡易樓層結構施工作業流程圖。為了避免各作業工班發生前後次序顛倒，導致施工困難，後續修改，甚至要重工，因此大致上的作業流程都會按照以下流程進行施工。

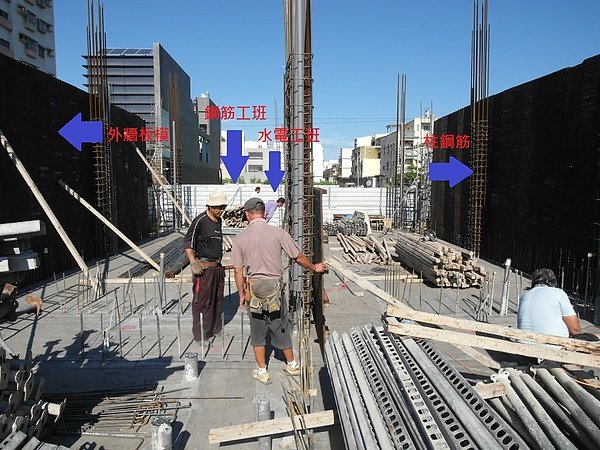

工地現場狀況

首先在放樣師父放完樣之後，會進行柱鋼筋綁紮，需要注意的部份如下：

1.捆圈缺口處需要錯開，在921地震損毀的房子發現很多都是因為捆圈缺口擺置同一邊，導致應力集中於缺口處。為了避免弱點集中於柱體同一側，因此除了要求鋼筋工班要錯開之外，施工期間一定要列為每次必檢項目之一。

2.管線不可置於柱體內，如下圖，將管線置於柱體外，再綁上鋼筋。如果將管線埋入柱體內，則會讓承重的著體結構變差，因此我們都會要求管線要移出柱體內部。如下圖所示。

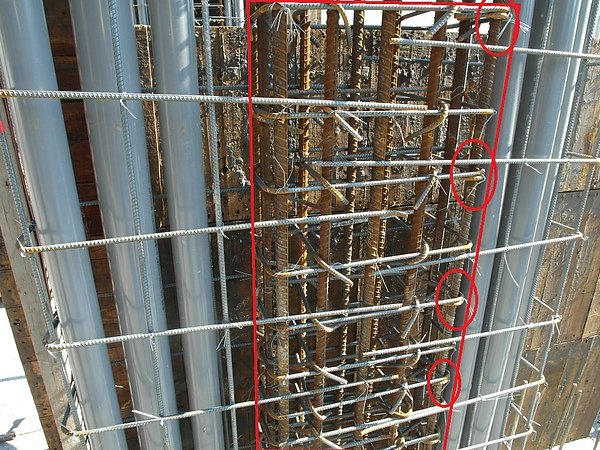

（圈處為捆圈缺口間隔方式錯開，避免造成同一角落應力集中）

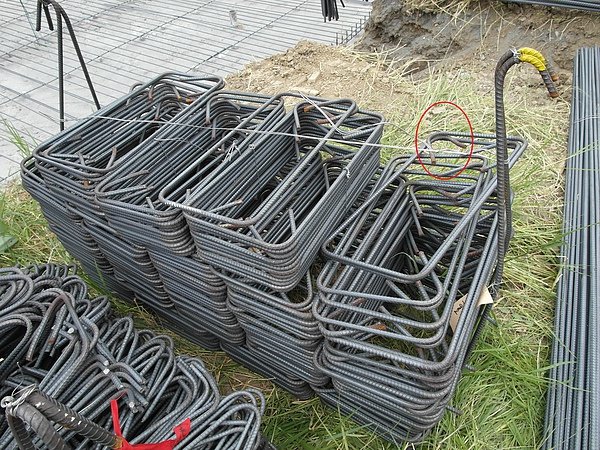

捆筋缺口處.

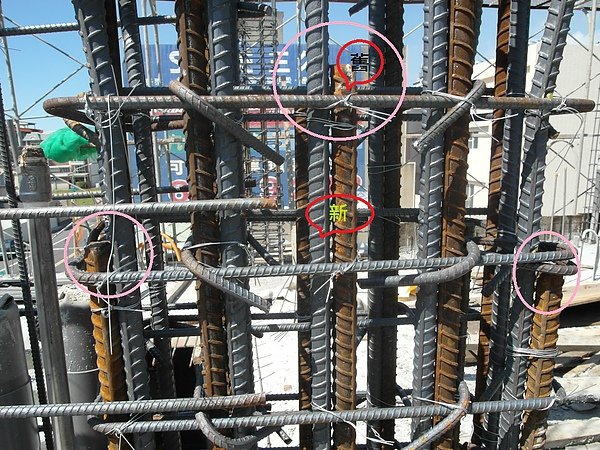

3.柱體鋼筋搭接處不可再同一平面。也是為了避免應力集中。如圖所示，新舊柱體交接位置錯開。柱體搭接應力最大的位置是在柱體的兩端，因此搭接位置要選擇再柱體的中央搭接，應力最小。

建案中柱體鋼筋用到7分粗的鋼筋，要求做中央搭接是非常消耗人力的事情，至少三個人力才能進行，如果沒有要求工班，工班會以他最好搭接的位置去做搭接。這對房子結構來說不是好事情，所以老闆一開始在簽約時都會特別聲明，並且在工程進行中都會隨時巡檢，幾次下來工班都會自動自發的做到。

4.捆筋四個角落至少要有兩個角落綁鐵絲，每一支繫筋都需要綁鐵絲，主要是要固定好鋼筋的位置，避免再灌混凝土的時候被混凝土的重量沖掉。有時候工人綁鐵絲過頭會斷掉，工人懶就會不補，但是被檢查到就是請他全部再檢查一次。

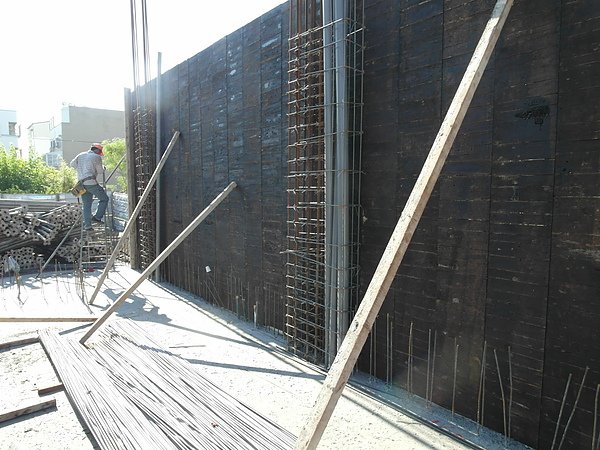

柱鋼筋完成後，開始進行外牆板模組立。如下圖柱鋼筋以及外牆板模完成圖。

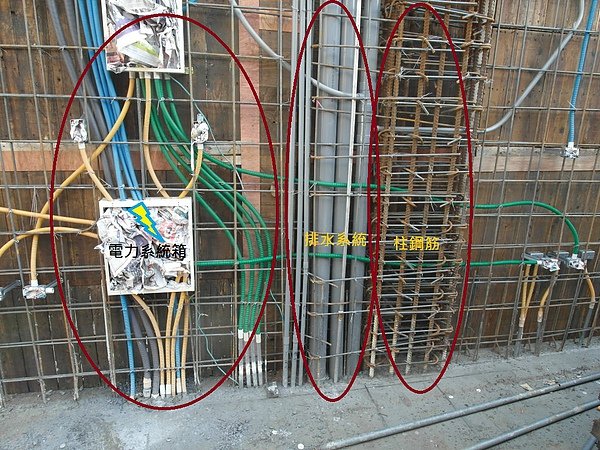

接下來鋼筋工班先架好第一排鋼筋後由水電工班架設好水電系統、電信系統，最後再由鋼筋工班架好第二排鋼筋，如下圖所示。

這邊的重點在於

1.注意到像是排水管管徑特別大的是不可擺置柱鋼筋內，否則是會影響到結構。因此春禹建設的案件都會要求將水管等管線設計設計移出柱體外面，只容許必要的小口徑管線通過。

2.這邊的牆設計為雙排鋼筋3分鋼筋直向間隔15公分一支，橫向間隔20公分一支。並與地樑鋼筋連接，而且直接與主樑相連接。

在理論上結構重量的傳遞是由樓板傳給樑後，再傳給柱結構，轉給基礎後，再傳給大地，因此以往傳統設計上牆壁並非是主要結構。但是在921之後在建築結構設計上越來越重視防震的技術，因此才開始有了雙排鋼筋設計，除了可以抵消地震發生時搖擺的能量外、也可作為部分的載重，使整體結構更加牢固。

3.雙排鋼筋在綁筋上，工班常常會犯的錯誤不是不知道，就是為了方便而把主筋位置放錯，正確的方式是外層到內層鋼筋順序為直向、橫向、橫向、直向，以這樣的順序進行架筋，主筋的位置應該在外層。

4.此外鋼筋位置要有足夠的保護層，因為鋼筋需要包覆混凝土才會有保護的作用，如果鋼筋綁匝的過程距離模版太近，之後灌漿會使得鋼筋保護層不夠，日後容易會發生鏽蝕等結構問題，因此也要特別注意綁匝的位置是否距離模版太近。現在還看不太出來保護層的距離，之後再一樓頂會在提到。

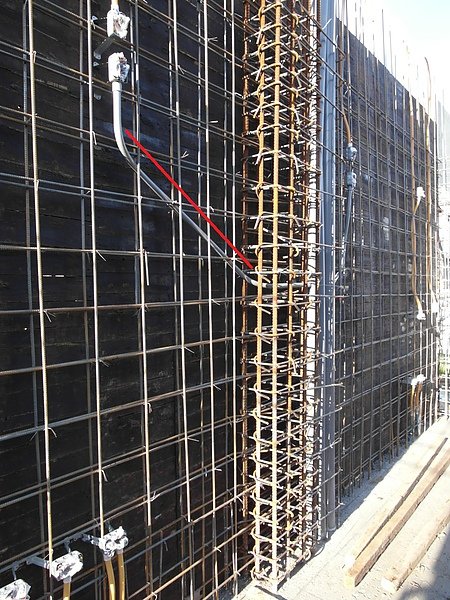

5.在預留冷氣機的排水管路中，如圖所示，要求水電在拉管線時要抓洩水坡度，好處就是不會積水，而且排水速度快，這小地方有要求水電，水電也會配合。

接下來就是封內層板模工程。
