二樓封內模

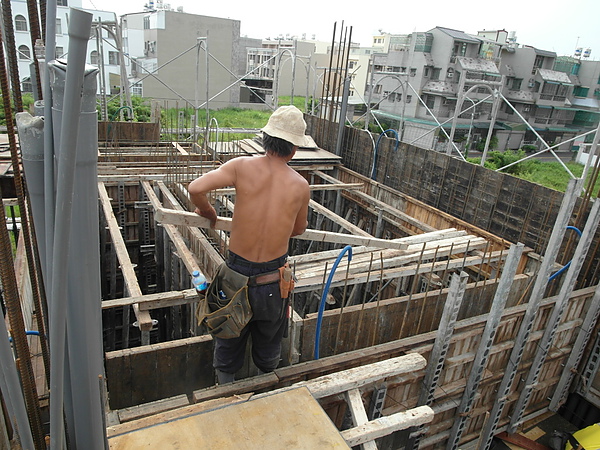

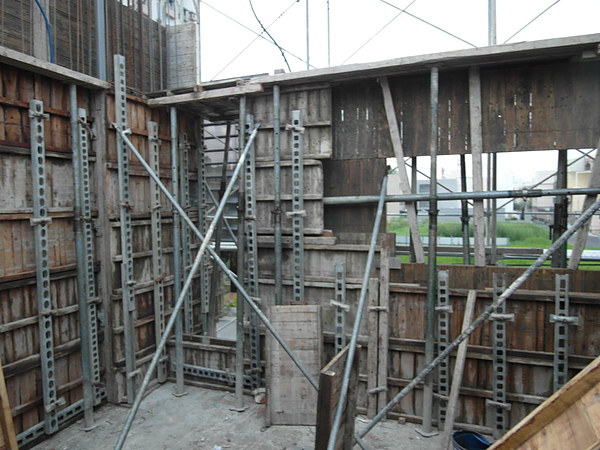

開始封內模。

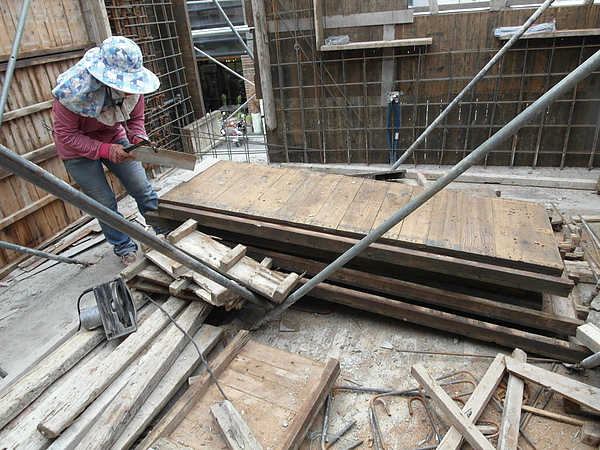

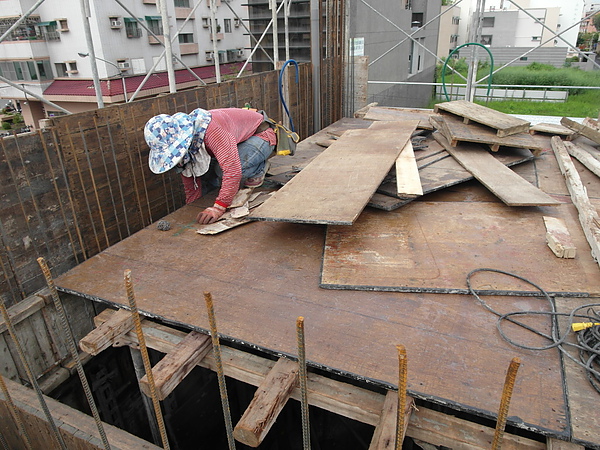

找適合尺寸的木板,將板模間隙封止。如此可讓混凝土不易在灌漿時候沿著縫隙跑出來,造成後續施工的麻煩。
原則上就是有縫隙就封起來。

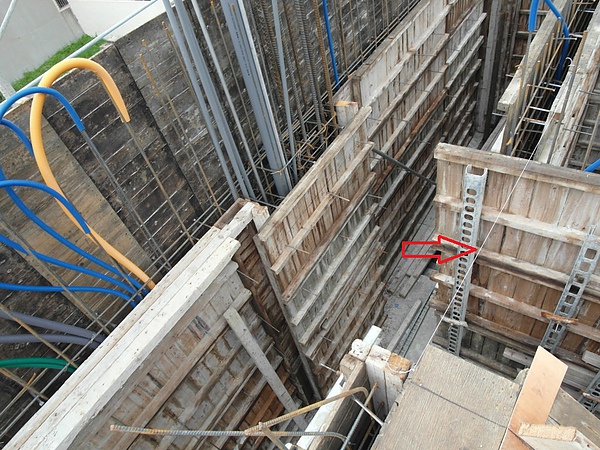

二樓樓梯釘上放樣線(圖中白色線)。樓梯是跟著二樓結構一起施工,不是二次施工,因此在結構上會增強很多,但是當然就會影響施工工期。

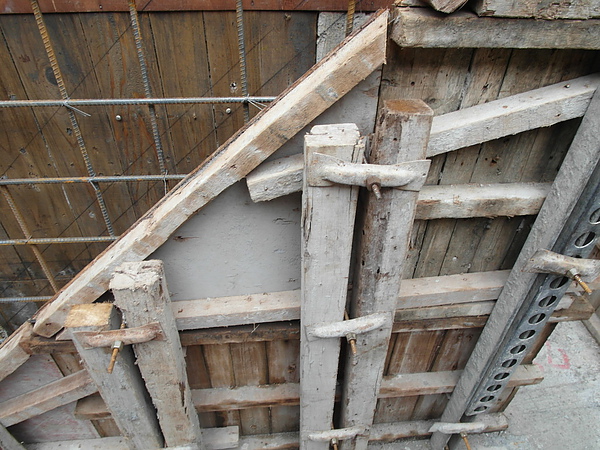

板模裁切以符合放樣線位置,並且以鎖固定片來固定該位置。樓梯在整個模版工程中是最困難的部份,因為有很多角度、水平、垂直面要注意。

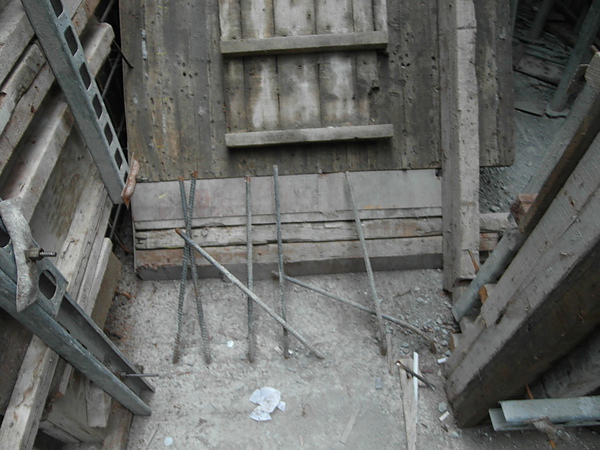

圖為浴室的預留鋼筋

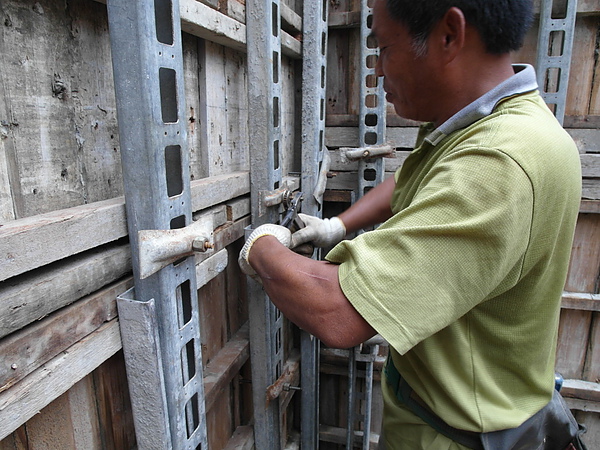

鎖緊螺絲,太多太少都不行,要符合樓梯的寬度。
調整水平與確認位置後架上樓梯平台板模。
樓板板模
二樓樓梯預留鋼筋。

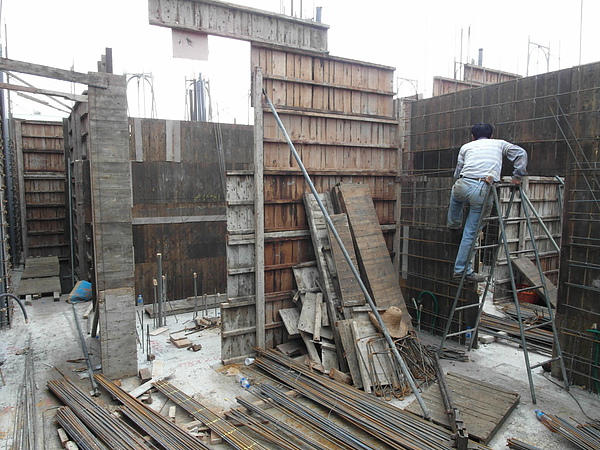

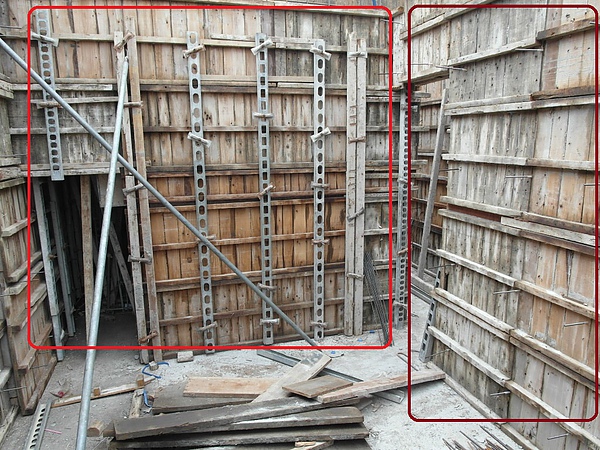

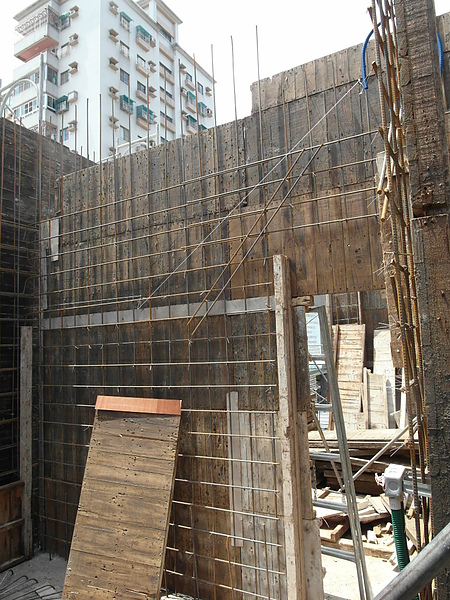

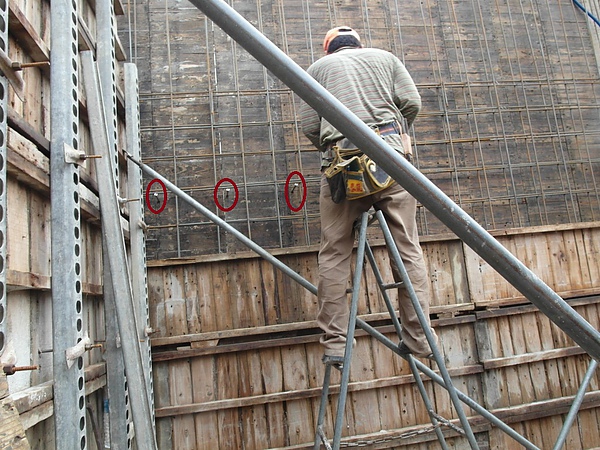

雙層牆上內模,紅色圈選處為牆版支撐柱,隔出雙層版的厚度,要注意鋼筋不能離板模太近,再者支撐處的角度要朝上。

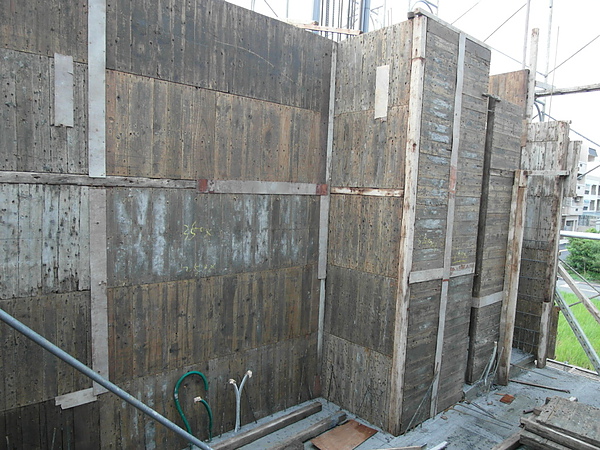

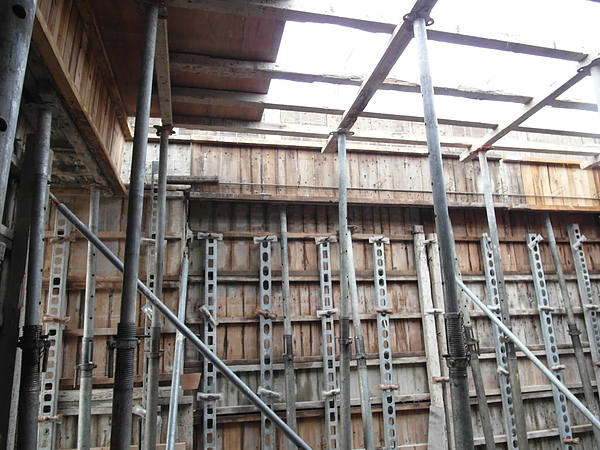

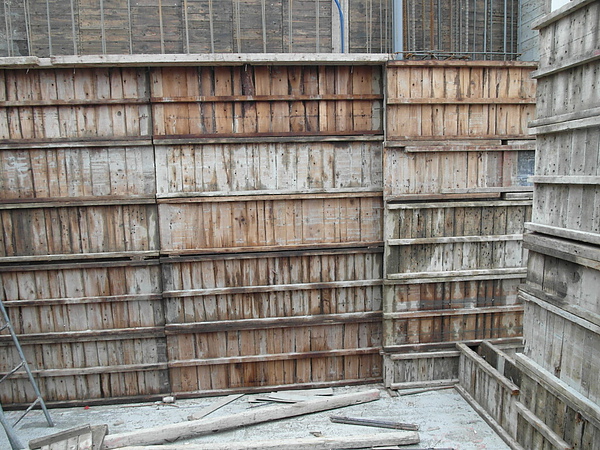

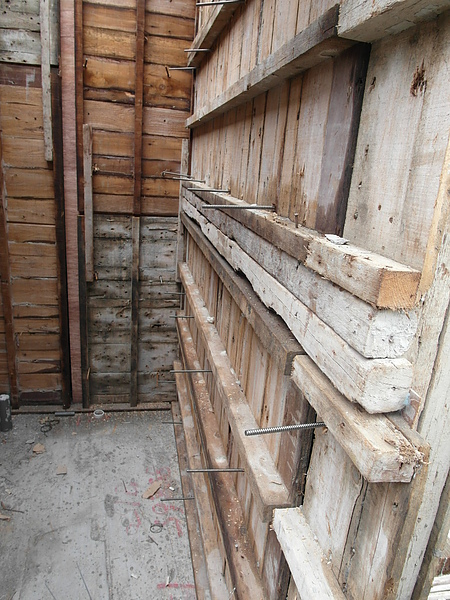

內模封止,內模只會做到樑底,所以會來得比外模低。
基準線

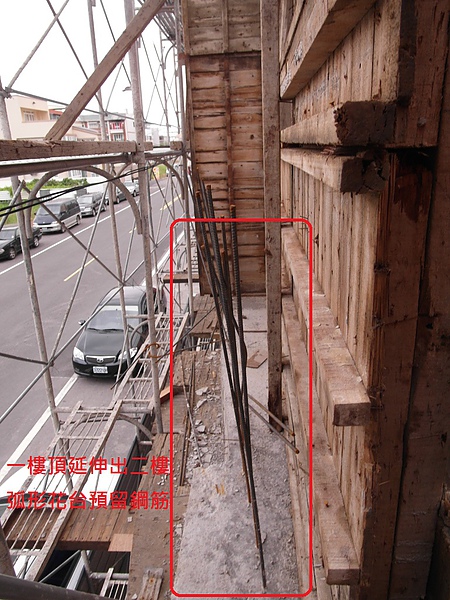

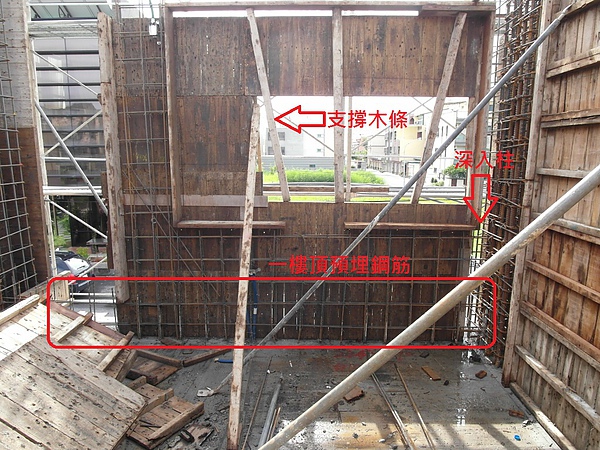

主臥室陽台:從一樓頂預先埋入的鋼筋延伸起來,與雙層鋼筋作連接,並向側連接柱體以增強強度。

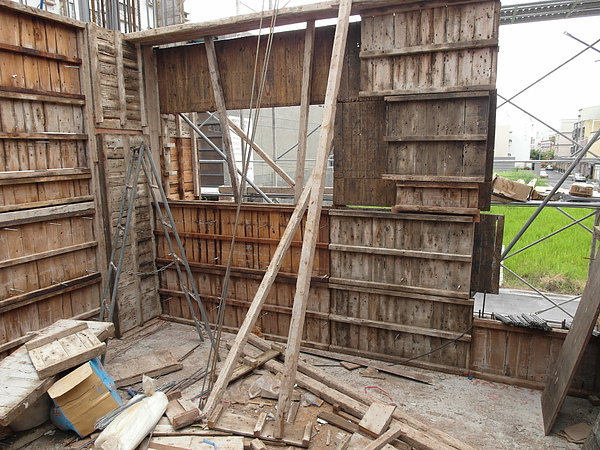

支撐木條為支撐摟空的區域。

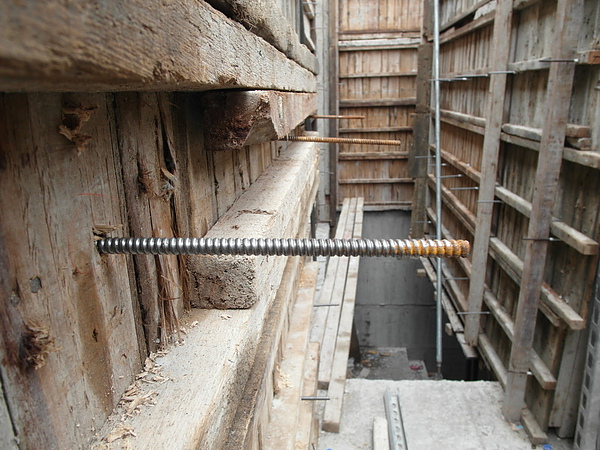

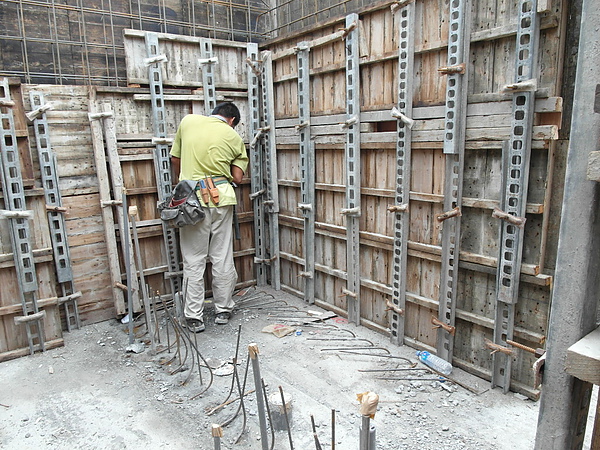

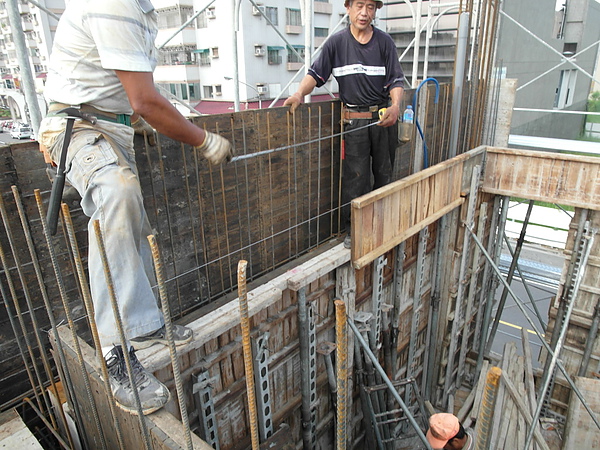

鑽螺絲鋼條,千萬要提醒工人一定要避開管線,如果不幸鑽到管線一定要講,隨時也要在旁監工。
二樓前窗戶封內模。
上樑板模

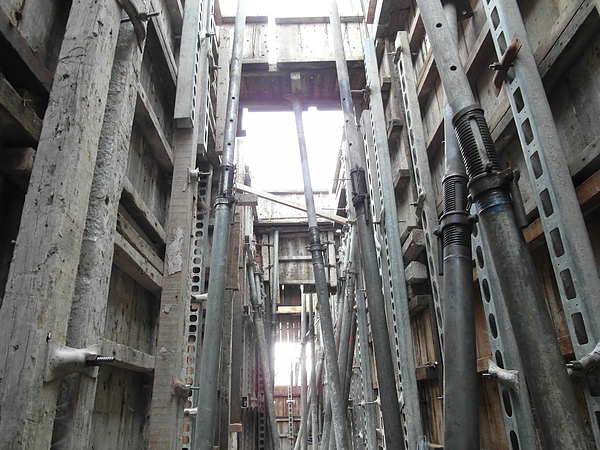

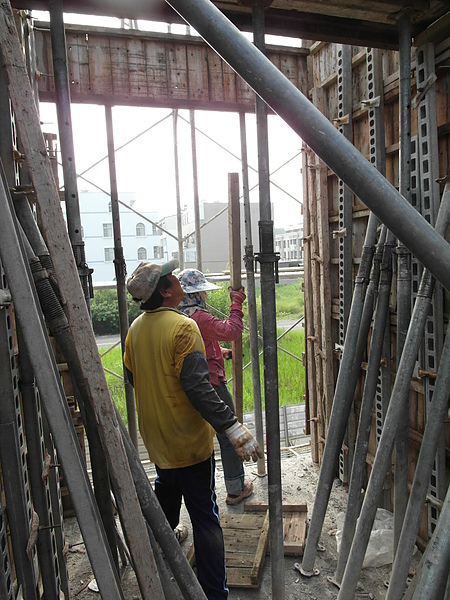

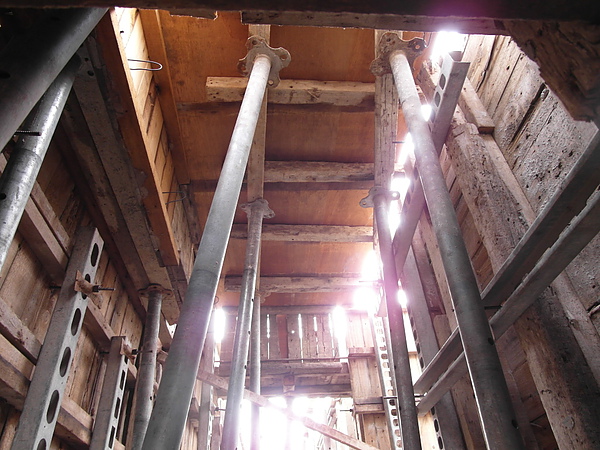

架二樓支撐柱
架菜瓜棚骨架

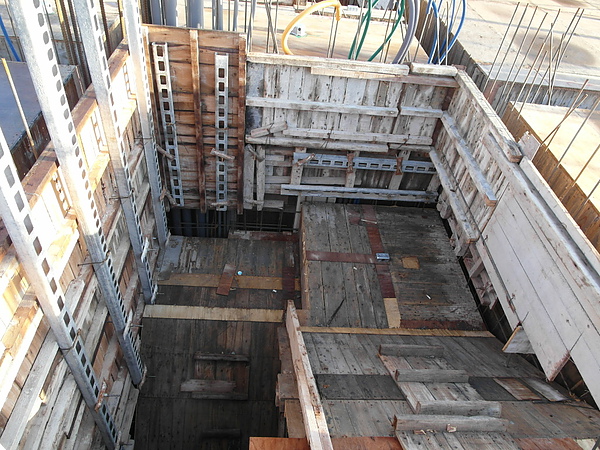

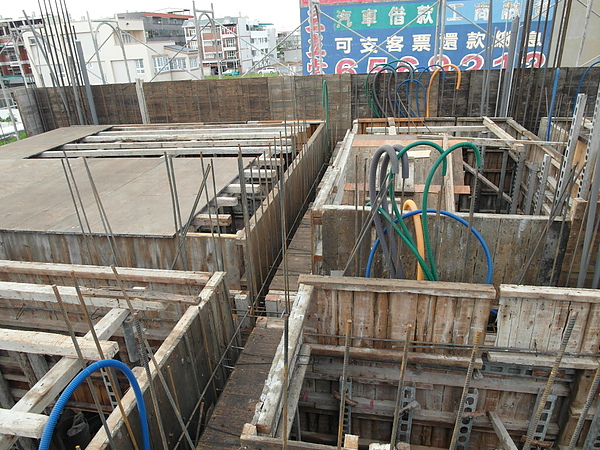

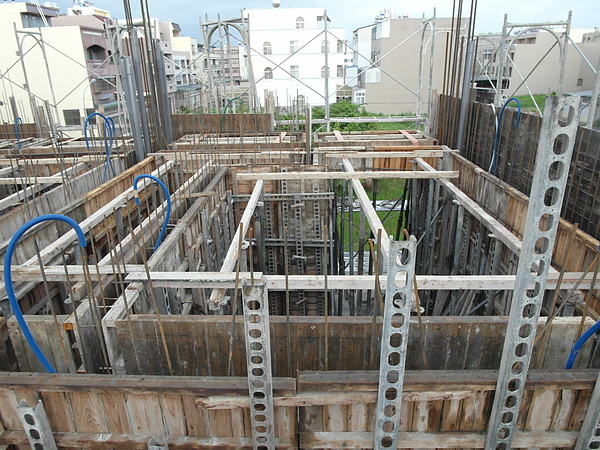

二樓頂俯視圖
二樓仰視圖
清除架版時掉落的異物,這是基本要求模版工要完成的地方,但為了避免模版工漏掉,公司都會有常任的助工再清潔一次。

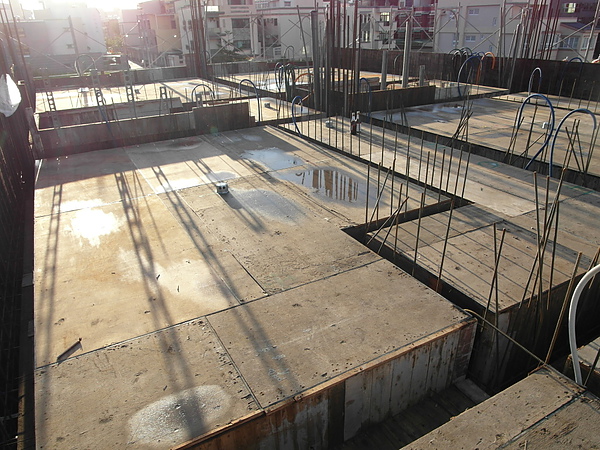

二樓頂模版完成

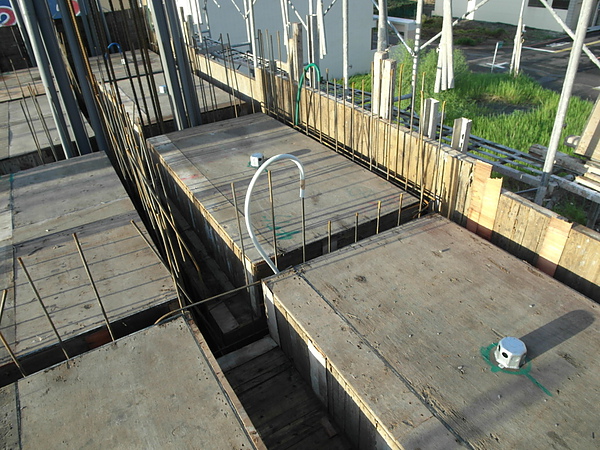

水電也把要預埋的接線盒放好。

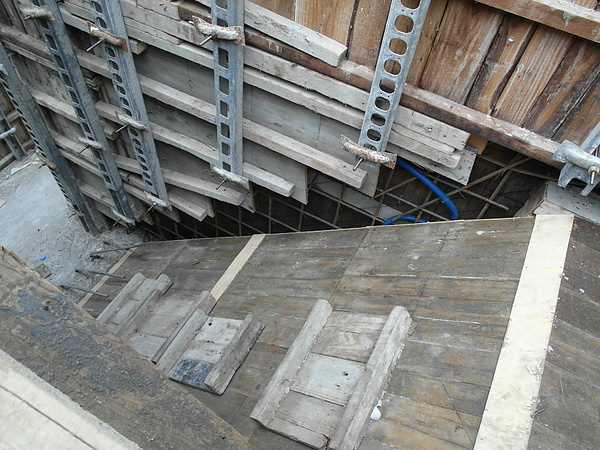

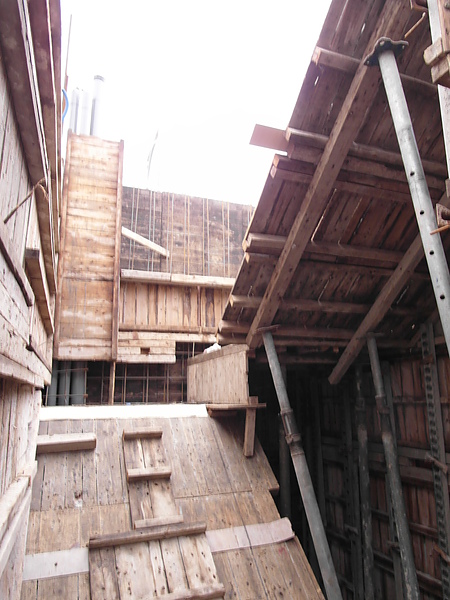

樓梯側板也完成
